锂电池铝塑膜
关于铝塑膜铝塑膜 （Aluminum Laminated Film, ALF) 是软包装锂电池电芯封装的关键材料，是由多种塑料、铝箔和粘合剂组成的高强度、高阻隔的多层复合材料。单片电池组装后用铝塑膜密封，形成一个电池，铝塑膜起保护内容物的作用。软包锂电池用铝塑复合膜具有良好的阻隔性、耐电解液稳定性、冷冲压成型性、抗穿刺性和绝缘性，是软包锂电池中最为关键的一个安全环节，是技术要求极其苛刻的一种复合材
关于铝塑膜
铝塑膜 （Aluminum Laminated Film, ALF) 是软包装锂电池电芯封装的关键材料，是由多种塑料、铝箔和粘合剂组成的高强度、高阻隔的多层复合材料。单片电池组装后用铝塑膜密封，形成一个电池，铝塑膜起保护内容物的作用。软包锂电池用铝塑复合膜具有良好的阻隔性、耐电解液稳定性、冷冲压成型性、抗穿刺性和绝缘性，是软包锂电池中最为关键的一个安全环节，是技术要求极其苛刻的一种复合材料。
产品特性
具有极高的阻隔性，比普通铝塑复合膜的阻隔性高10000倍；
具有极好的耐电解液性能；
具有良好的冷冲压成型性；
具有优良的热封强度，利于电池封装加工；
具有优异的冲压成型性；
具有卓越的耐电解液腐蚀性，通过创造性的防腐蚀处理工艺，使得产品中：不含有重金属；
耐酸腐蚀性能卓越；铝层经冲压变形后防腐处理层具备一定的自愈性，保证电池长期使用的可靠性；
具有优异的热封性能，耐高温，绝缘性强：无论是侧封、顶封、注液后封口性能均达到或超过同行业水平；可以在较宽的温度范围内保持较高的热封强度，对于电池的加工及耐久性使用有利。同时在绝缘性、摩擦系数、抗穿刺性能、弯曲性能、水分透过性、氧气透过性、印刷性能等各项物性均通过严格测试。
材料结构与生产工艺

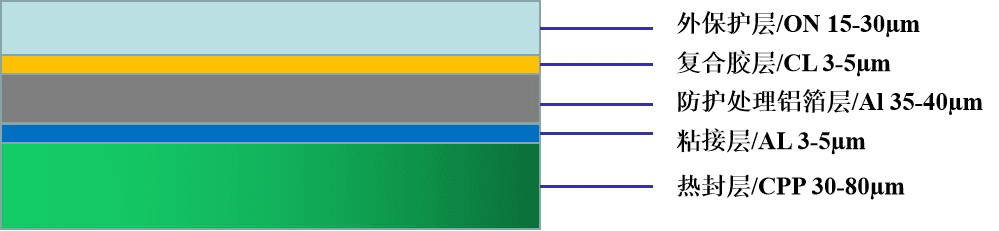

1.产品典型结构
典型铝塑膜的结构主要为：ON（表层）/Al（铝箔层）/CPP（树脂层）。其中，最外层通常为尼龙层或PET与尼龙的复合层，主要起防污染、耐腐蚀及防止外力损伤的保护功能；中间铝箔层为基体材料，起防水、阻隔作用及产品形态成型；聚丙烯为热封层，主要作用是封口粘接，并起到将铝层与电芯隔开，防止包装的电解质泄露而腐蚀铝箔；粘合剂或粘合树脂复合层主要起到层间强联接作用。
2.生产工艺及制程
 |  |

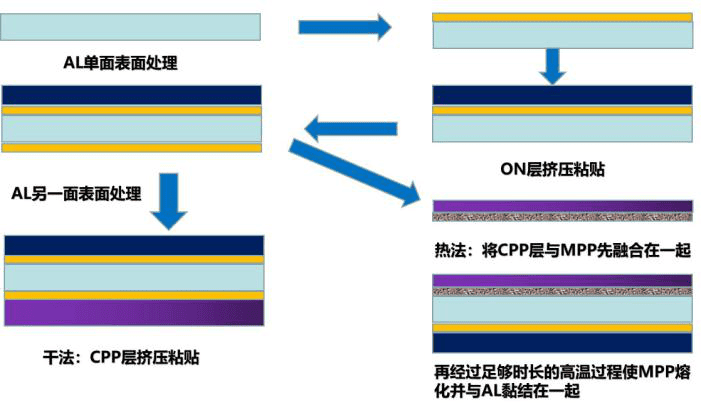

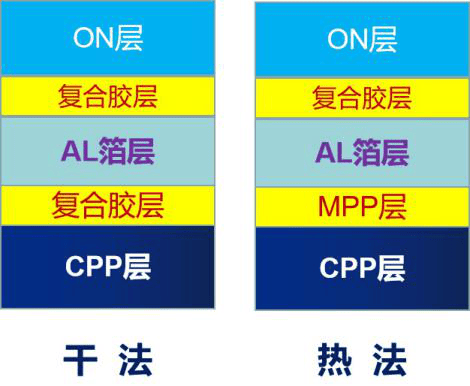

| 图1 二种生产工艺 | 图2 生产制程示意图 |

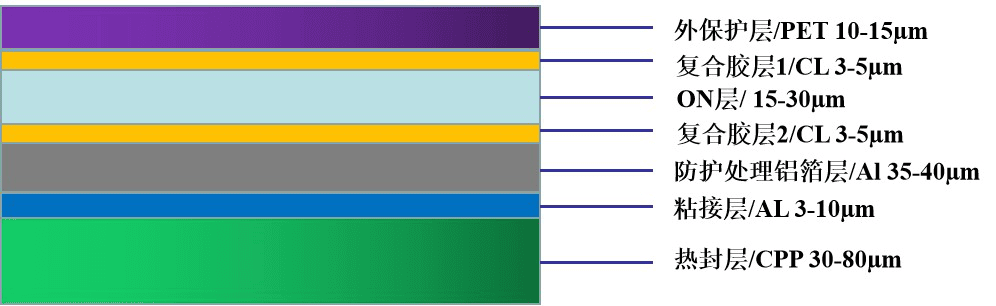

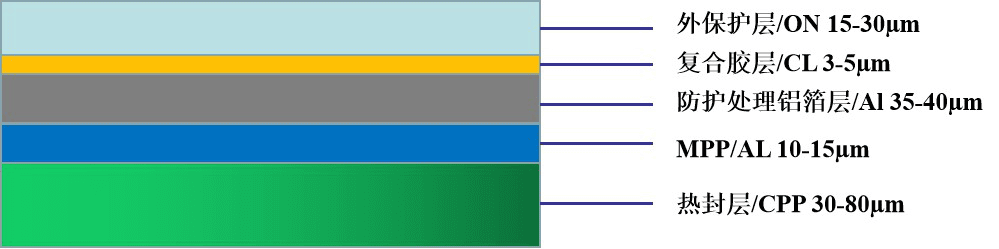

3.产品的材料结构
LGA-G系列：LGA-088G/LGA-113G/LGA-152G
LGA-E系列：LGA-152E/LGA-156E
LGA-R系列：LGA-113R/ LGA-152R/LGA-156R
产品规格
| 产品型号 | 厚 度 | 宽 度 | 长 度 |
| LGA-088G | 88µm | 400mm/480mm | 200m~400m |
| LGA-113G | 113µm | 320mm/400mm/480mm | |
| LGA-113R | 113µm | 320mm/400mm/480mm | |
| LGA-152G | 152µm | 400mm/480mm | |
| LGA-152E | 152µm | 400mm/480mm | |
| LGA-152R | 152µm | 400mm/480mm | |
| LGA-156E | 156µm | 400mm/480mm | |
| LGA-156R | 156µm | 400mm/480mm | |
| 备注 | ★ 可以根据客户的要求进行生产和分切，最大宽度900mm，最小宽度50mm。 | ||
产品物化性能
| 测试项目 | LGA-088G | LGA-113G | LGA-113R | LGA-152G | LGA-152E | LGA-152R | LGA-156E | LGA-156R | |
| 厚度 µm | 88±5% | 113±5% | 113±5% | 152±5% | 152±5% | 152±5% | 156±5% | 156±5% | |
| 剥离强度 N/15mm | ON/AL | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 |
| CPP/AL | ≥6 | ≥6 | ≥6 | ≥8 | ≥8 | ≥8 | ≥12 | ≥12 | |
| 热封强度 N/15mm | ≥40 | ≥40 | ≥60 | ≥60 | ≥60 | ≥60 | ≥70 | ≥70 | |
| 耐电解液性 N/15mm | 剥离强度（CPP/AL) | ≥5 | ≥6 | ≥6 | ≥8 | ≥8 | ≥8 | ≥8 | ≥8 |
| 热封强度 | ≥30 | ≥50 | ≥50 | ≥50 | ≥50 | ≥50 | ≥60 | ≥60 | |
| 保护层耐电 解液腐蚀性 | Y | Y | Y | Y | Y | Y | Y | Y | |
| 成型性能 mm | ≥5 | ≥5 | ≥5 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 | |
| 穿刺强度 N | ≥18 | ≥20 | ≥20 | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | |
| 抗拉强度 N/15mm | ≥80 | ≥100 | ≥100 | ≥100 | ≥100 | ≥110 | ≥110 | ≥110 | |
| 卤素 ppm | Free | Free | Free | Free | Free | Free | Free | Free | |
| RoHS ppm | Free | Free | Free | Free | Free | Free | Free | Free | |
| 热封强度：温度180℃、面压力0.6MPa、时间3秒； 耐电解液性能测试条件：样品浸泡于电解液，85℃*24hr，EC:DEC:DMC=1:1:1,LiPF6 1mol/L； 保护层耐电解液腐蚀性：将电解液滴于外保护层表面，1hr后擦拭干净观察，无残留印迹、溶解、变色、分层，“N”为不耐腐蚀；“Y”为耐腐蚀性优秀； 成型性能：联净双坑模具、模具尺寸65*80mm顶角R=1.5； 试验用设备：拉力试验机、热封仪、冲压机、电热恒温水浴锅，厚度测试方法按GB/T 6672-2001。 | |||||||||
